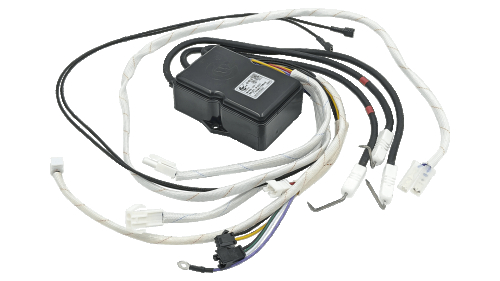

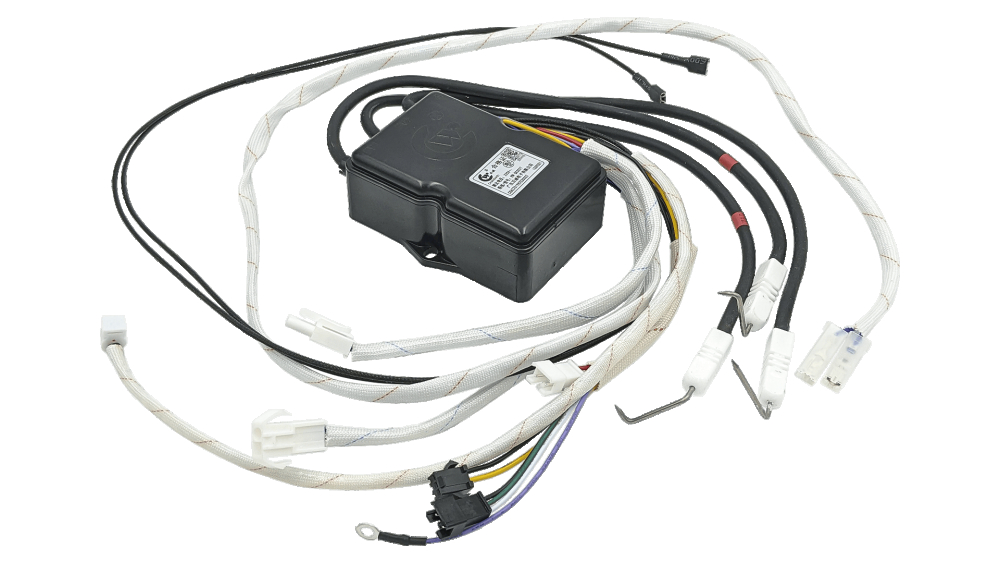

Блок управления и розжига для колонки, №6, BW-QK002T

Блок управления и розжига для колонки №6 (BW-QK002T) Внимание! Перед покупкой внимательно сравните каждый элемент подключения, параметры и размеры установки. Блоки розжига и управления большинства колонок конструктивно похожи, но есть нюансы, на которые необходимо обратить внимание! • питание ~220 В - разъем (2 контакта), длина провода 240 мм (±5 мм) • вентилятор - разъем (2 контакта), длина провода 270 мм (±5 мм) • термостат - 2 провода с клеммами типа "мама" под 6,3 мм, длина 780 мм (±5 мм) • реле давления воздуха - 2 провода с клеммами типа "мама" под 4,8 мм, длина 930 мм (±5 мм) • лампочка индикации - длина провода 410 мм (±5 мм) • микропереключатель - разъем (2 контакта), длина провода 230 мм (±5 мм) • дисплей - разъем (2 контакта), длина провода 270 мм (±5 мм) • заземление ("масса") - под болт М4, длина провода 310 мм (±5 мм) • электромагнитный клапан - разъем (3 контакта), длина провода 280 мм (±5 мм) • электрод розжига (HV1, HV2) - длина с проводом общая 350 мм (±5 мм) • электрод ионизации (S) - длина с проводом общая 350 мм (±5 мм) • длина наконечника электрода - 31 мм (S), 26 мм (HV1, HV2) • размеры корпуса (±2 мм) - 62х91х34 мм • крепление - 2 отверстия с межцентровым расстоянием 62 мм Блок управления и розжига отвечает за управление генерацией искр, подачу питания на электромагнитные катушки, контролирует наличие пламени и включение горелки при расходе воды. Плата управления газовой колонкой сконструирована в пластиковом корпусе. Электронные компоненты в нем залиты силиконом для влаго-химической защиты. Такая защитная конструкция сводит на нет осуществление ремонта и замену комплектных компонентов этой платы. Поэтому в большинстве случаев требует полной замены.
