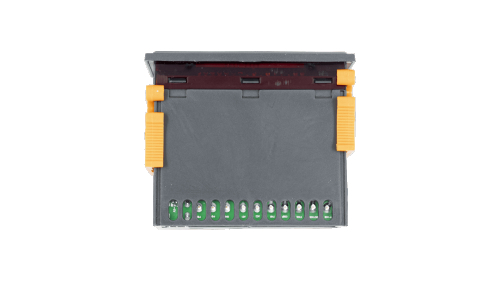

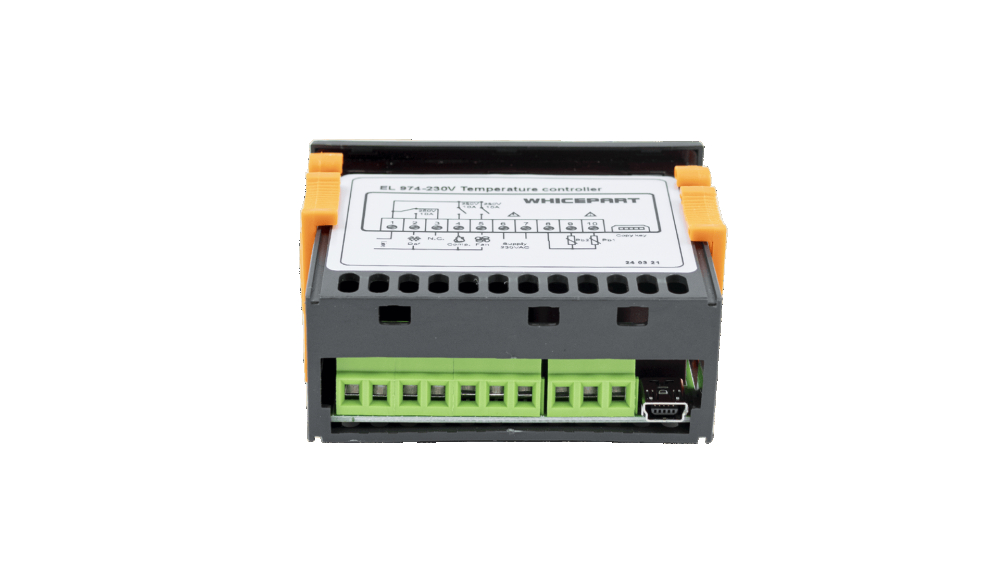

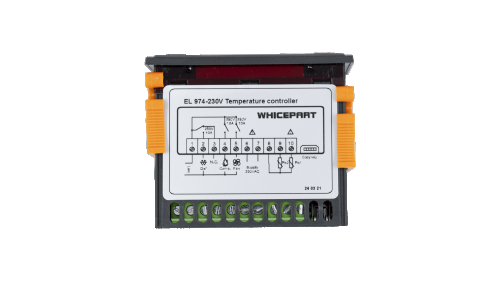

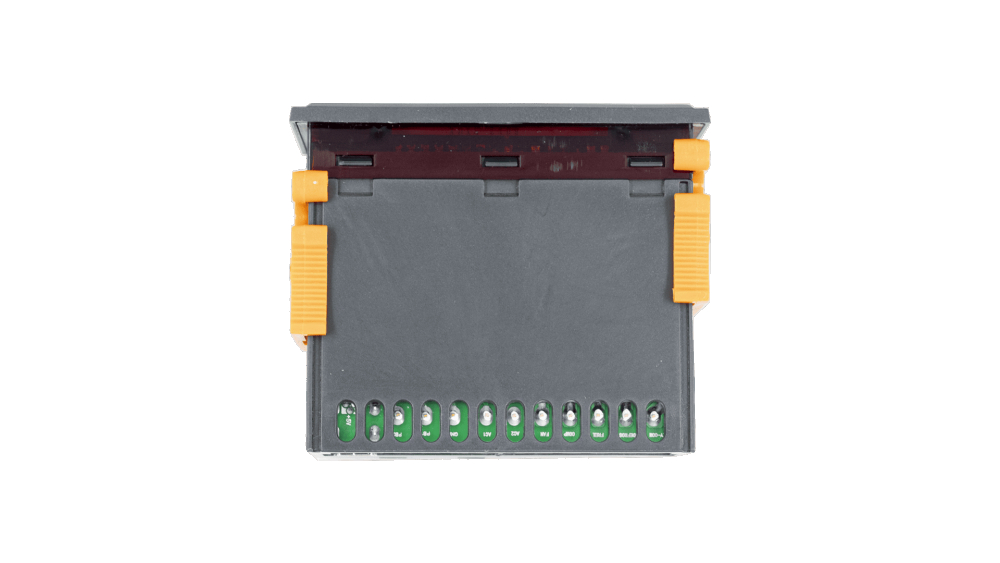

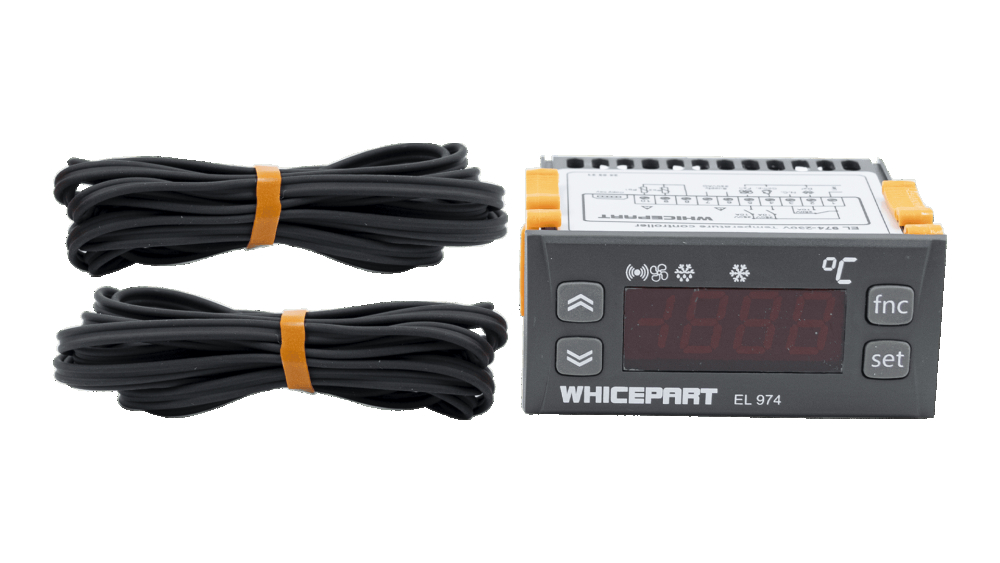

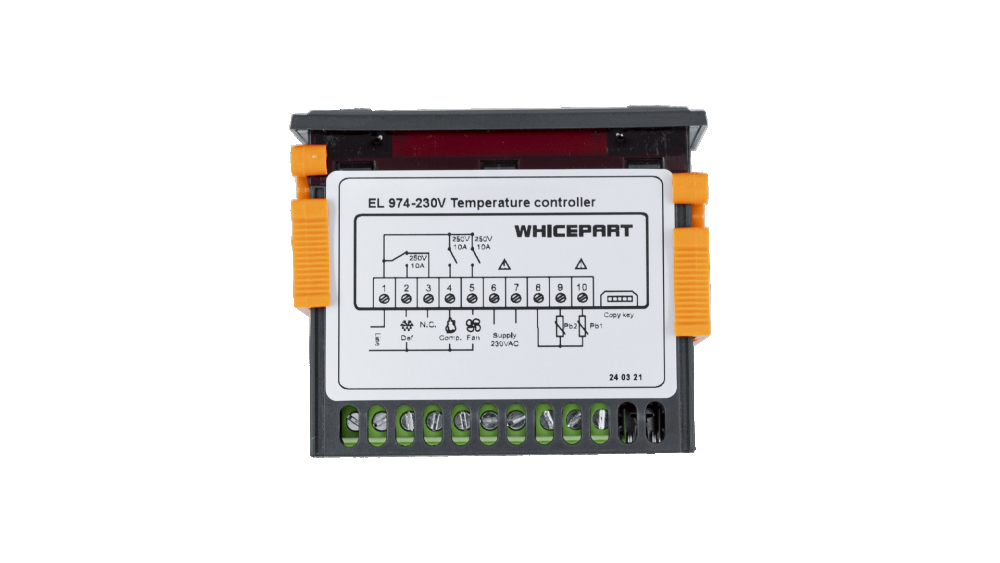

Электронный блок управления (контроллер) EL-974/ETC-974

Электронный блок управления (контроллер) EL-974/ETC-974 • питание - 12 В (постоянный/переменный ток, ±10%) или 230 B (переменный ток, ±10%) 50/60 Гц • диапазон измерений - -50.0°C ... +140 °C • диапазон индикации NTC - -50.0°C ... +110 °C • диапазон индикации PTC - -50.0°C ... +140 °C • относительная влажность среды применения - 10...90% RH (без конденсата) • аналоговые входы - 2 входа NTC или PTC (выбирается параметром) • цифровые выходы - 3 реле: первое типа SPDT 8(3)А ~250В; второе типа SPST 8(3)А ~250В; третье типа SPST 5(2)А ~250В • мощность - 3 ВА • передняя панель (±2 мм) - 76х35 мм • посадка (±2 мм) - 71х29х58 мм • длина провода датчика (±10 мм) - 2000 мм Электронный блок управления (контроллер) - это электронная плата или модуль с микросхемами, сенсорами и реле, который отвечает за управление всеми основными функциями холодильника. Он получает сигналы от различных датчиков и принимает решение, когда запускать компрессор, вентиляторы, систему разморозки и т.д. Контроллер поддерживает заданную температуру в холодильной и морозильной камерах, управляет работой компрессора и вентиляторов, включает или выключает нагреватель для автоматической разморозки (в моделях с No Frost), обрабатывает сигналы от температурных сенсоров, выводит информацию на дисплей (если он есть), а также реагирует на ошибки или неисправности, например, включает аварийный режим. Электронный блок обычно расположен внутри корпуса холодильника, часто в задней части или за декоративной панелью, а в моделях с дисплеем - в панели управления на дверце. Если блок управления выходит из строя, холодильник может не включаться, не держать температуру, не запускать разморозку или показывать ошибки на дисплее. В таком случае необходима диагностика и, при необходимости, замена платы.
