Пускатель ручной ПНВС-12 (ПНВС-10)

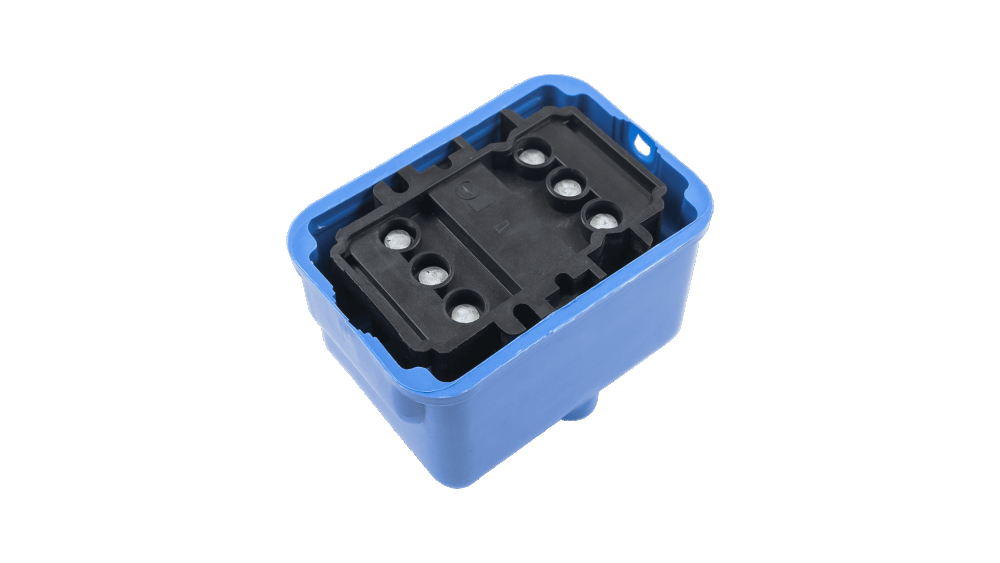

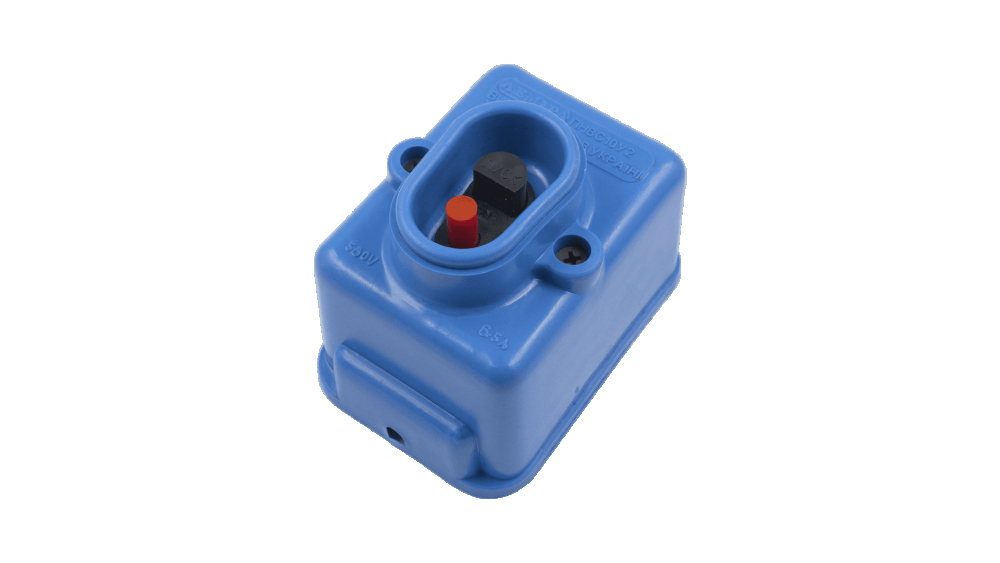

Пускатель ручной ПНВС-12 (ПНВС-10) • для двигателей с мощностью пусковой обмотки не более 0,6 кВт • напряжение - до 380 В • частота - 50 Гц • максимальный ток - 6,3 А Пускатель ПНВС-10, 12 - это пусковое устройство (кнопка, кнопочный пост), которое применяется для пуска и остановки однофазных электродвигателей с короткозамкнутым ротором. Конструктивно состоит из двух кнопок, обозначенных как "Пуск" и "Стоп". При нажатии на кнопку "Пуск" и ее удержании замыкается группа из трех пар контактов, где две крайние пары подают питание на двигатель, а центральная - на пусковой конденсатор. При отжатии кнопки замкнутыми остаются крайние контакты, а центральный размыкается, прекращая подачу питания на конденсатор. Если используется рабочий конденсатор, то он останется подключенным. При нажатии на кнопку "Стоп" вся группа контактов размыкается и разрывает цепь питания всех элементов. Пускатель ПНВС-10, ПНВС-12 имеет достаточно простую и надежную конструкцию. Поэтому широко применяется как элемент управления многих бытовых и промышленных устройств.
