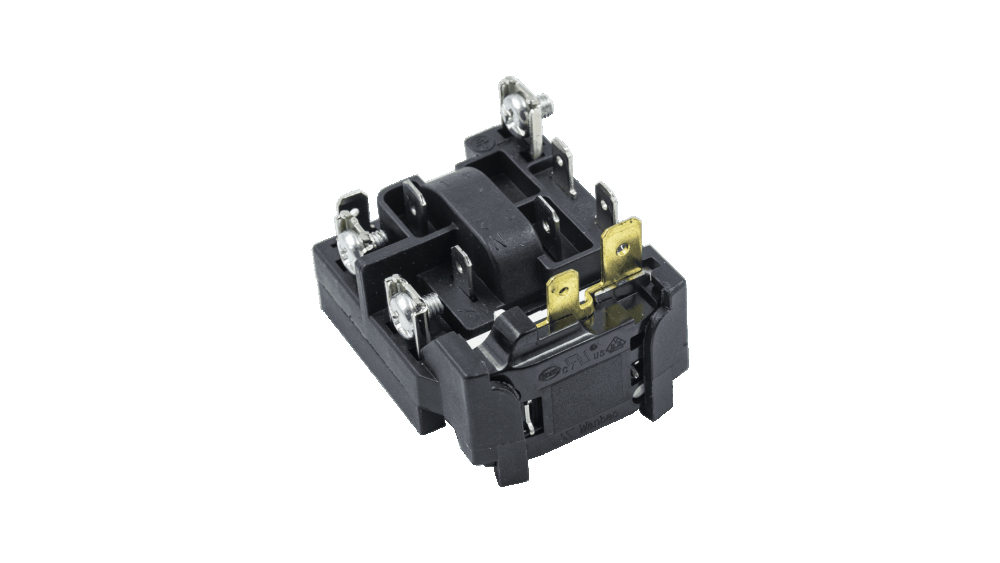

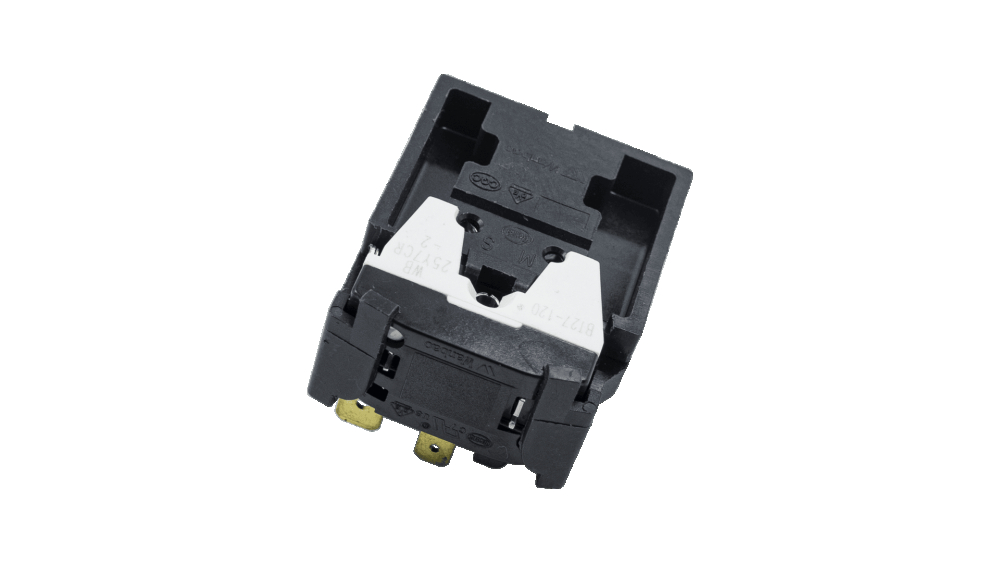

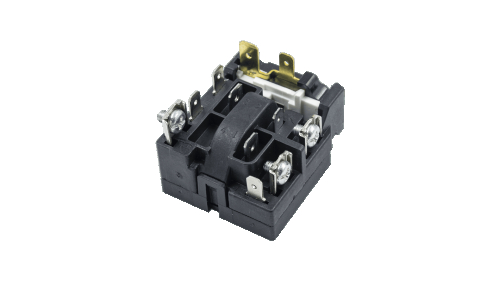

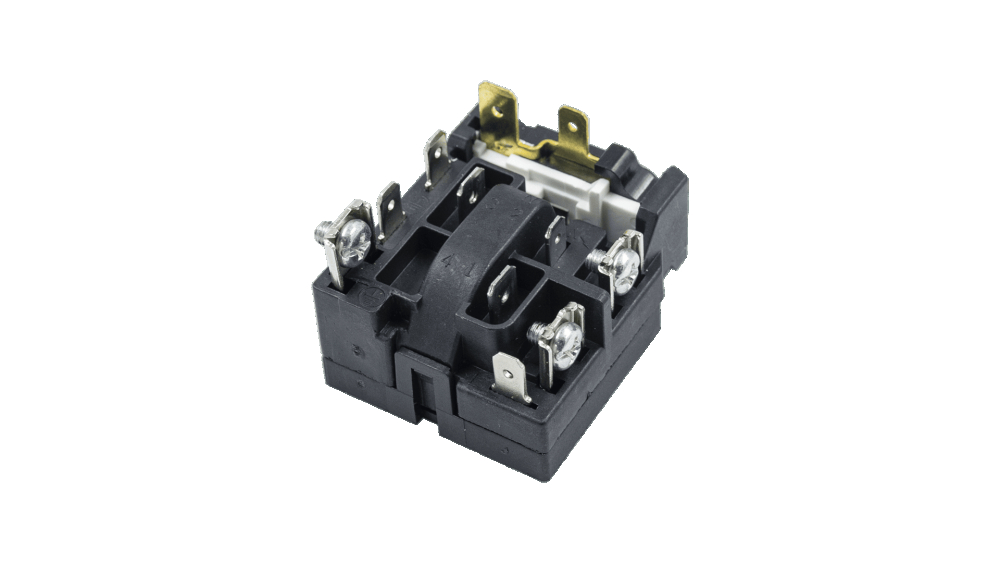

Name: Пуско-защитное реле для холодильника QP3-15A-G1, Gorenje 806345
Brand: Gorenje
SKU: 09.QP3-15A-G1
Price: 363.00 UAH
Availability: InStock

Пуско-защитное реле для холодильника QP3-15A-G1, Gorenje 806345

в наличии

Артикул товара : 09.QP3-15A-G1

Оставить отзыв

363грн

Следить за ценой

Укажите кол-во товара:

Купить в один клик

Варианты доставки

Способы оплаты

При получении Оплачивайте покупку при получении
в отделении транспортной службы

Описание товара

Пуско-защитное реле для холодильника QP3-15A-G1(G4), Gorenje 806345 • контакт L - 1 клемма 4,8 мм + контакт под болт • контакт 1 - 1 клемма 6,3 мм • контакт N - контакт под болт • контакт 2 - 1 клемма 4,8 мм • контакт 3 - 1 клемма 6,3 мм • заземление - 2 клеммы 4,8 мм + контакт под болт • тепловая защита - 1 клемма 6,3 мм, 1 клемма 4,8 мм, 1 круглый контакт "мама" • габариты - 47х37х30 мм Пусковое и защитное реле последовательно соединены с рабочей обмоткой двигателя. Обычно они совмещены в одном корпусе. Принцип работы пуско-защитных реле: 1. Индукционное реле (с соленоидной катушкой) При включении холодильника в сеть по рабочей обмотке двигателя, катушке пускового реле и цепи защитного реле (цепь находится в замкнутом состоянии) - проходит большой ток короткого замыкания (при этом ротор не вращается). Якорь пускового реле втягивается в соленоидную катушку и замыкает контакты. Включается пусковая обмотка. Ротор начинает разгоняться. В результате разгона ток в цепи уменьшается, якорь реле под своей массой опускается и размыкает контакты. Пусковая обмотка отключается. Мотор продолжает вращение с включенной рабочей и отключенной пусковой обмоткой. В то же время при включении холодильника в сеть через биметаллическую пластину и нагревательный элемент защитного реле проходит ток короткого замыкания. При запуске двигателя и нормальном разгоне ротора пластина не нагревается до такой степени, чтобы ее изгиб разомкнул контакты. Цепь остается замкнутой. Двигатель работает. 2. Позисторное реле (таблетка) Внутри корпуса реле находится позистор (таблетка), который пропускает ток только в холодном состоянии, так как имеет положительный температурный коэффициент сопротивления. Он последовательно подключен со стартовой обмоткой. При нагреве позистора сопротивление увеличивается, его проводимость исчезает и вспомогательная обмотка блокируется. Позистор находится в закрытом состоянии до тех пор, пока работает электродвигатель и остывать начинает только тогда, когда прекращается подача питания на двигатель. 3. Вторая часть пуско-защитного реле (выполняет защитную функцию) В основе такого реле лежит использование биметаллической пластины, которая при нагреве размыкает контакты цепи двигателя, прерывая подачу питания на него. Зачастую это происходит, когда двигатель перегревается из-за чрезмерных нагрузок или выхода из строя обмоток. Подведя итог, можно заключить, что пуско-защитное устройство в бытовой и промышленной технике играет важную роль, обеспечивая запуск мощных двигателей в однофазной сети и оберегая их от перегрева.

Характеристики

Бренд

Gorenje

Состояние

Новый

Производитель

Без бренда

Совместимые модели

Широкого применения

Совместимые модели

Gorenje CFMA1680W22-EU 740119 ZS3908T 01 Gorenje FC-55DD4HA 740504 ZS3908T 01 Gorenje FC18XDNE 738334 HZF3268SED 01 Gorenje FC18XDNEUK 738577 HZF3268SED 01 Gorenje FC20XDNE 737872 HZF3568SED 01 Gorenje FC20XDNEUK 738576 HZF3568SED 01 Gorenje FC499D4AW1 736339 ZS3908T 05 Gorenje FCD315ACE 738950 HZS3268SMD 01 Gorenje FH301CW 736382 ZS3108T 01 Gorenje FH401CW 736384 ZS3908T 05 Gorenje FH40FCS 741910 ZS3908T 01 Gorenje FN6191CHW 728409 ZOF2869A 03 Gorenje FN6191CW 458587 ZOF2869A 06 Gorenje FN6191CX 458588 ZOF2869A 07 Gorenje FN6191CX-L 477566 ZOF2869A 06 Gorenje FN6191DHW 588460 ZOF2869A 03 Gorenje FN6191DHX 588466 ZOF2869A 03 Gorenje FN61CSY2W 468385 ZOF2869A 05 Gorenje FN6601 468494 ZOF2869A 06 Gorenje KGK334 452887 HZS3369 07 Gorenje N6A2XL4 736943 HZF3268SED 02 Gorenje NRF2601 732346 HZF3369A 03 Gorenje NRF3601 544006 HZF3369A 07 Gorenje NRF63EW 737332 HZF3268SCD 02 Gorenje NRF63EWL 737333 HZF3268SCD 02 Gorenje NRF63EX 737331 HZF3268SCD 02 Gorenje NRF65EW 737310 HZF3268SED 02 Gorenje NRK11PWJ 734922 HZF3369A 02 Gorenje NRK611CLI 729784 HZF3369A 03 Gorenje NRK611PS4B 730962 HZF3369A 03 Gorenje NRK611SYB4 733223 HZF3369H 03 Gorenje NRK611SYW4 733224 HZF3369H 03 Gorenje NRK6191CW 499306 HZF3369A 07 Gorenje NRK6191CX 467828 HZF3369A 10 Gorenje NRK6191CX 500057 HZF3369A 07 Gorenje NRK6191ES4 735828 HZF3268SCD 01 Gorenje NRK6191ES5F 735829 HZF3268SCD 01 Gorenje NRK6191EW4 735821 HZF3268SCD 01 Gorenje NRK6191EW5F 735822 HZF3268SCD 01 Gorenje NRK6191EXL4 736848 HZF3268SCD 01 Gorenje NRK6191GHW 588567 HZF3369A 03 Gorenje NRK6191GHW4 730698 HZF3369A 03 Gorenje NRK6191GHX4 730699 HZF3369A 03 Gorenje NRK6191MW 503432 HZF3369H 07 Gorenje NRK6191MX 500073 HZF3369H 07 Gorenje NRK6191MX4 730745 HZF3369H 03 Gorenje NRK6191TW 513769 HZF3369E 09 Gorenje NRK6191TX 514332 HZF3369E 09 Gorenje NRK6192ABK4 737005 HZF3268SED 02 Gorenje NRK6192AC4 737006 HZF3268SED 02 Gorenje NRK6192ACR4 737008 HZF3268SED 02 Gorenje NRK6192AR4 737007 HZF3268SED 03 Gorenje NRK6192AW4 735889 HZF3268SED 02 Gorenje NRK6192AW5 736944 HZF3268SED 03 Gorenje NRK6192AXL4 736066 HZF3268SED 02 Gorenje NRK6192CLI 737404 HZF3268SCD 02 Gorenje NRK6192ES5F 735830 HZF3268SCD 03 Gorenje NRK6192EW5F 735823 HZF3268SCD 03 Gorenje NRK6192SYBK 737214 HZF3268SED 02 Gorenje NRK6192SYW 737215 HZF3268SED 02 Gorenje NRK619EABXL4 738245 HZF3268SED 01 Gorenje NRK6201ES4 736282 HZF3568SCD 01 Gorenje NRK6201EW4 736281 HZF3568SCD 01 Gorenje NRK6202AC4 737078 HZF3568SED 02 Gorenje NRK6202AW4 736285 HZF3568SED 02 Gorenje NRK6202AXL4 736286 HZF3568SED 02 Gorenje NRK6202CLI 737405 HZF3568SCD 02 Gorenje NRK6202EBXL4 739103 HZF3568SCD 01 Gorenje NRK6202ES4 736284 HZF3568SCD 02 Gorenje NRK6202EW4 736283 HZF3568SCD 02 Gorenje NRK6202EXL4 738449 HZF3568SCD 01 Gorenje NRK620EABXL4 738694 HZF3568SED 01 Gorenje NRK692XL5 736849 HZF3268SED 03 Gorenje NRK86192W 736667 HZF3268SED 02 Gorenje NRK86192X 736798 HZF3268SED 02 Gorenje NRKE62BXL 739105 HZF3268SCD 01 Gorenje NRKE62W 736945 HZF3268SCD 02 Gorenje NRKE62XL 739104 HZF3268SCD 01 Gorenje ORK192BK 517336 HZS3369AF 06 Gorenje ORK192BK-L 522639 HZS3369AF 06 Gorenje ORK192BL 517363 HZS3369AF 05 Gorenje ORK192C 517335 HZS3369AF 07 Gorenje ORK192C-L 522623 HZS3369AF 07 Gorenje ORK192R 511949 HZS3369AF 06 Gorenje ORK192R-L 522636 HZS3369AF 06 Gorenje RB388N4AC10UK 736670 HZF3268SCD 01 Gorenje RB388N4AW10UK 736722 HZF3268SCD 01 Gorenje RB388N4BC10UK 736949 HZF3268SED 01 Gorenje RB390N4AC20 736697 HZF3268SCD 02 Gorenje RB390N4AW10 736721 HZF3268SCD 01 Gorenje RB390N4AW20 736699 HZF3268SCD 02 Gorenje RB390N4BC10 736669 HZF3268SCD 01 Gorenje RB390N4BC20 736700 HZF3268SED 02 Gorenje RB390N4BF20 739199 HZF3268SED 01 Gorenje RB390N4BW20 736723 HZF3268SED 02 Gorenje RB410D4AC2 736702 HZS3268SMD 03 Gorenje RB410D4AW2 736698 HZS3268SMD 03 Gorenje RB410D4BD2 737441 HZS3268SMB 03 Gorenje RB419D4AR2 734190 HZS3369AF 03 Gorenje RB419D4AY2 734189 HZS3369AF 04 Gorenje RB434N4AC2 736194 HZF3568SCD 02 Gorenje RB434N4AF2 736946 HZF3568SCD 02 Gorenje RB434N4AW2 736195 HZF3568SCD 02 Gorenje RB434N4BC1 736947 HZF3568SED 01 Gorenje RB434N4BC2 736193 HZF3568SED 02 Gorenje RB434N4BF2 736336 HZF3568SED 02 Gorenje RB434N4BW2 739198 HZF3568SED 01 Gorenje RB440N4AD1 735053 HZF3769A 02 Gorenje RB454D4ABF 739284 HZS3668SDD 01 Gorenje RB454D4ADF 738832 HZS3668SDD 02 Gorenje RB6151AW 734424 HTS2769 03 Gorenje RC19XDNE 739010 HZF3568SED 01 Gorenje RF5612 556004 HZS3369EF 05 Gorenje RF62FW 737327 HZS3268SMD 01 Gorenje RF63EW 737335 HZS3268SMD 03 Gorenje RF63EWL 737336 HZS3268SMD 03 Gorenje RFN22831S 729431 HZF3369I 05 Gorenje RFN22831W 729452 HZF3369I 05 Gorenje RFN2283B 730103 HZF3369I 05 Gorenje RK612EW4 736932 HZS3268SMD 03 Gorenje RK612PS4 731245 HZS3369 02 Gorenje RK612PW4 730947 HZS3369 02 Gorenje RK612SYB4 733681 HZS3369F 02 Gorenje RK6191ES4 735826 HZS3268SMD 01 Gorenje RK6191EW4 735799 HZS3268SMD 01 Gorenje RK6191SYBK 737241 HZS3268SMD 01 Gorenje RK6191SYW 737219 HZS3268SMD 01 Gorenje RK6192AC4 731849 HZS3369 02 Gorenje RK6192BW 546985 HZS3369F 03 Gorenje RK6192EBK4 737009 HZS3268SMD 02 Gorenje RK6192EC 519251 HZS3369 04 Gorenje RK6192EC4 737010 HZS3268SMD 03 Gorenje RK6192ERD 514546 HZS3369 04 Gorenje RK6192ES4 735827 HZS3268SMD 03 Gorenje RK6192EW 511847 HZS3369 04 Gorenje RK6192EW4 735800 HZS3268SMD 02 Gorenje RK6192EW5F 736935 HZS3268SMD 03 Gorenje RK6192EXL4 736938 HZS3268SMD 03 Gorenje RK6192EXL5F 736936 HZS3268SMD 03 Gorenje RK6192LW4 730942 HZS3369EF 02 Gorenje RK6192PS4 737395 HZS3268SMD 02 Gorenje RK6192PW4 737394 HZS3268SMD 02 Gorenje RK6192SYBK 737213 HZS3268SMD 03 Gorenje RK6201ES4 736457 HZS3668SDD 03 Gorenje RK6201EW4 736442 HZS3668SDD 03 Gorenje RK6202EX4 730697 HZS3669 03 Gorenje RK622PS4 731134 HZS3669 02 Gorenje RK62AX4 731560 HZS3369 02 Gorenje RK62EW4 736907 HZS3268SMD 03 Gorenje RK62EXL4 736908 HZS3268SMD 03 Gorenje RK692W4 736862 HZS3268SMD 03 Gorenje RK6W2 546984 HZS3369 03 Gorenje RR330D4AK2 734187 HTS2769F 03 Gorenje RR330D4AY2 734188 HTS2769F 04 Gorenje RR330D4OB2UK 738059 HTS2769F 01 Gorenje RR330D4OC2UK 738057 HTS2769F 02 Gorenje RR330D4OR2UK 738058 HTS2769F 02 Gorenje VK1300 737954 ZS3908T 02

Коды замены

Отзывы

Отзывов еще нет. Вы можете оставить свой отзыв заполнив форму.
