Описание товара

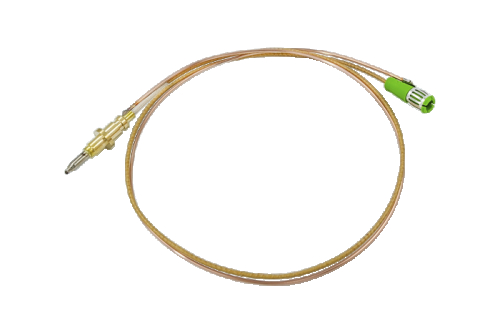

Термопара газ-контроль для духовки Smeg 948650254 (SKL)
• подключение - разъем типа "тюльпан"
• длина общая (±20 мм) - 500 мм
• длина проводников (±20 мм) - 445 мм
• длина датчика (±0,5 мм) - общая 34,5 мм (4 мм + 2,6 мм + паз 1,8 мм + 5,5 мм + 1,8 мм + 18,8 мм)
• размеры рабочей части наконечника - Ø 3,3 мм, длина 10,8 мм
• размер паза - Ø 4,7 мм, ширина 1,8 мм
Практически все современное газовое оборудование бытового назначения (и промышленного, в том числе)
имеет в своей конструкции различные датчики. Они используются для контроля и измерения, аварийного
выключения и переключения режимов во время работы техники. Одним из таких датчиков является
термопара, которая есть практически в каждой газовой колонке, котле и духовке.
Работа таких датчиков основана на принципе термоэлектрического преобразования. Устройство термопары
не является сложным, но при ее изготовлении требуется высокая точность, которая необходима для
создания паяного соединения двух металлических элементов с разными физическими свойствами.
Такая спайка находится на окончании датчика и, если ее подвергнуть нагреву, в результате возникнет
термоэлектрический эффект. Разность потенциалов в точке спайки создаст термо-ЭДС. Такой ЭДС вполне
достаточно для поддержания газового клапана открытым. При гашении пламени значение ЭДС уменьшится
и ее не будет хватать для удержания клапана открытым. Клапан закроется и подача газа на запальник
прекратится. Устанавливается термопара в цепи последовательно - "реле тепловой защиты-термопара-
электромагнитный клапан".
Преимуществами использования такого датчика являются:
- автоматизация процесса зажигания и нагрева
- увеличение безопасности газовой техники
- простота и надежность конструкции
- продолжительный срок эксплуатации
В случае неисправности термопары оборудование будет работать нестабильно и может вовсе прекратить
работу с невозможностью последующего запуска.
