Эжектор (диффузор) для насоса 03.120, Sprut AUJS 110, Ocean Jet 80

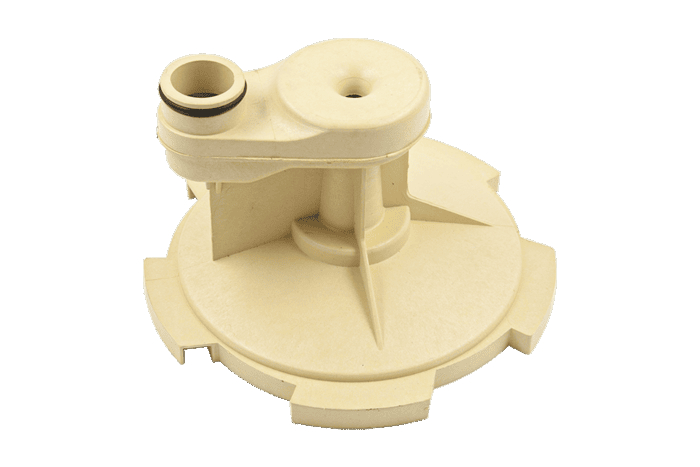

Эжектор (диффузор) для насоса Sprut AUJS 110, Ocean Jet 80 • диаметр раструба всасывания трубки Вентури (±1 мм) - 22 мм (внутренний), 30 мм (наружный) • диаметр форсунки (сопла) ±1 мм - 9 мм • диаметр под крыльчатку (±1 мм) - 132 мм • наружный диаметр эжектора (±2 мм) - 164 мм • общая ширина эжектора (±2 мм) - 105 мм Эжектор поверхностного центробежного насоса - это устройство, которое размещено в гидравлической части насоса и необходимо для осуществления забора воды с глубины более 8 метров. Принцип работы такого устройства основан на передачи энергии от активного потока к пассивному без использования промежуточных механизмов. В центробежном насосе всасываемая вода поступает на рабочее колесо и выбрасывается в напорный трубопровод. В конструкции с применением эжектора часть этой воды, получив кинетическую энергию, направляется по эжекторному каналу в форсунку (сопло) трубки Вентури и выталкивается из нее под давлением. Ускоренный поток смешивается с рабочим (транспортируемым) и передает ему свою энергию, одновременно втягивая за счет пониженного давления на выходе. Эжектор чаще всего является разборным устройством и делится на две части - диффузор и трубку Вентури.
