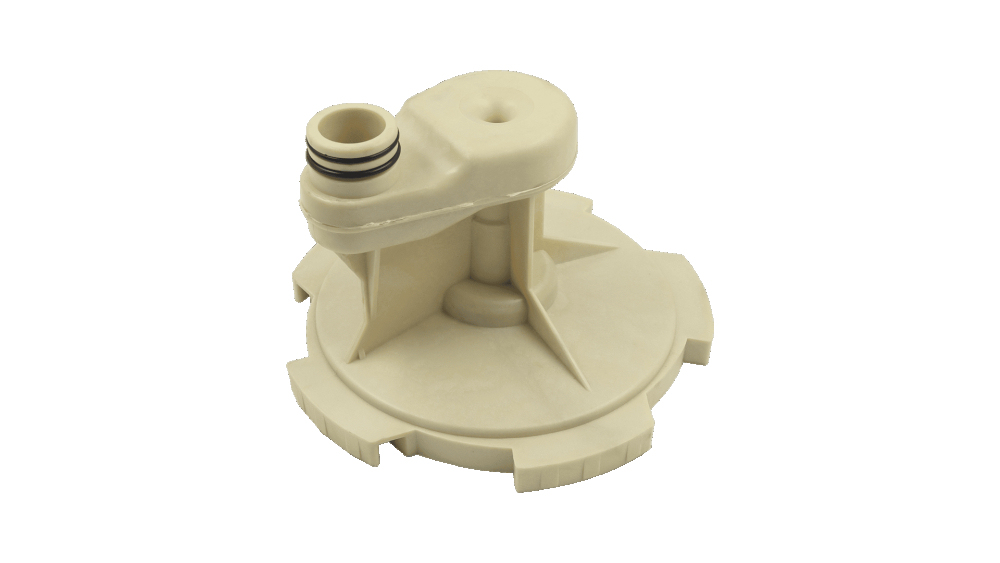

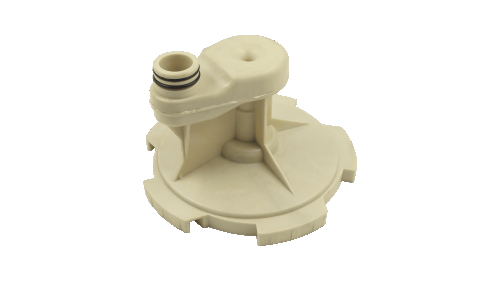

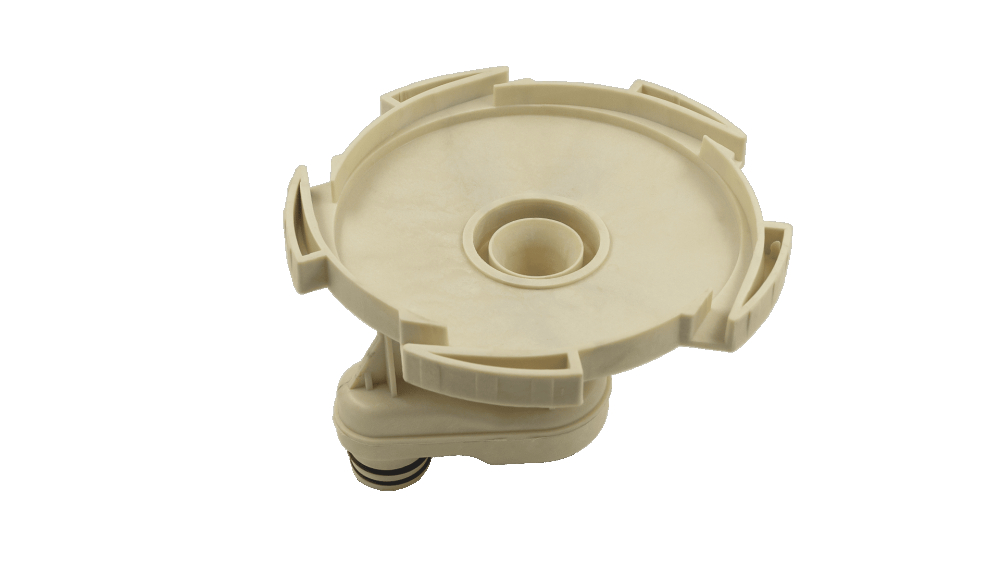

Ежектор (дифузор) для насоса 03.120, Sprut AUJS 110, Ocean Jet 80

Ежектор (дифузор) для насоса Sprut AUJS 110, Ocean Jet 80 • діаметр розтруба всмоктування трубки Вентурі (±1 мм) - 22 мм (внутрішній), 30 мм (зовнішній) • діаметр форсунки (сопла) ±1 мм - 9 мм • діаметр під крильчатку (±1 мм) - 132 мм • зовнішній діаметр ежектора (±1 мм) - 164 мм • загальна ширина ежектора (±1 мм) - 105 мм Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній частині насоса та необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи такого пристрою заснований на передачі енергії від активного потоку до пасивного без використання проміжних механізмів. У відцентровому насосі вода, що всмоктується, надходить на робоче колесо та викидається у напірний трубопровід. У конструкції із застосуванням ежектора частина цієї води, отримавши кінетичну енергію, прямує по ежекторному каналу в форсунку (сопло) трубки Вентурі та виштовхується з неї під тиском. Прискорений потік змішується з робочим (транспортованим) та передає йому свою енергію, одночасно втягуючи з допомогою зниженого тиску на виході. Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
