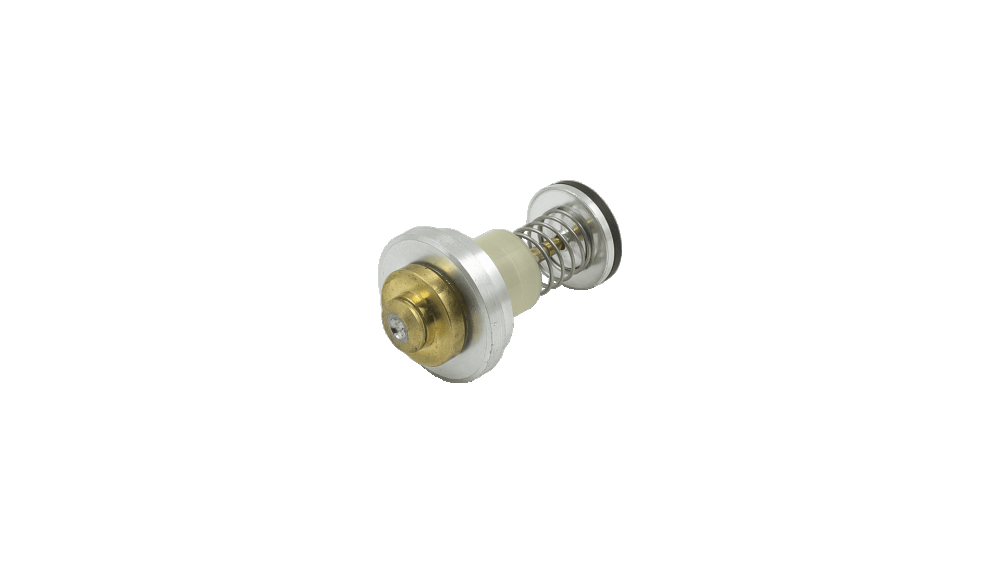

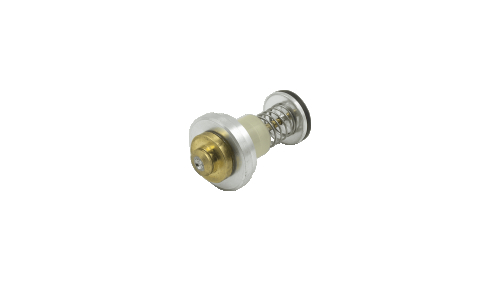

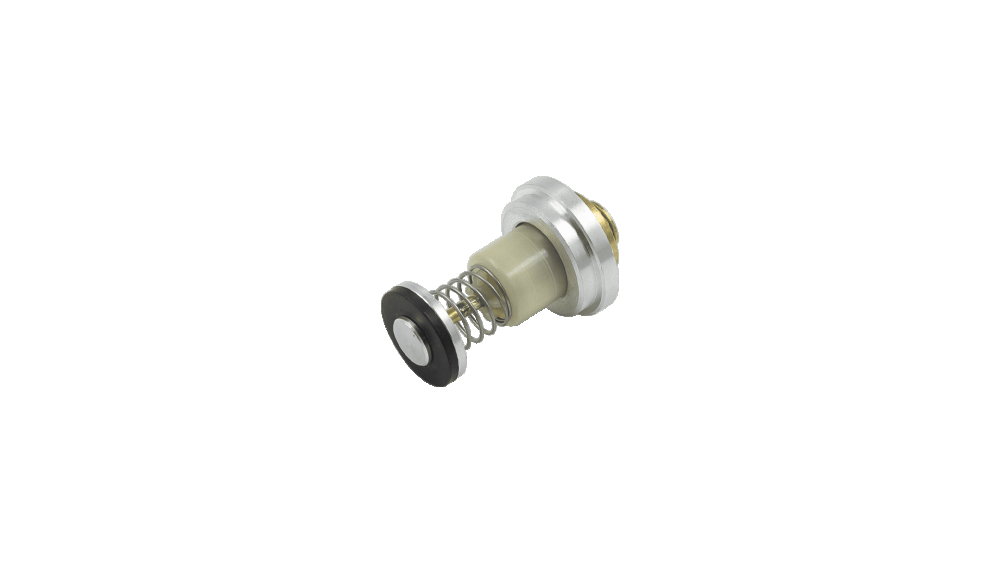

Електромагнітний клапан для газової колонки ВПГ-18, ВПГ-23

Електромагнітний клапан для автоматики ВПГ-18, ВПГ-23 Електромагнітний газовий клапан - це електромеханічний пристрій, який регулює подачу газу як в нормальному, так і в аварійному режимі. Застосовується у різних конструктивних виконаннях блоків автоматики газових котлів, колонок, конвекторів та ін. Робота клапана заснована на принципі автоматичного спрацьовування в аварійних ситуаціях. При включенні котла здійснюється запалювання пілотного пальника. Рукоятка керування натискається до упору разом з кнопкою п'єзорозпалу і клапан примусово відкривається, здійснюючи подачу газу до запальника. Полум'я запальника нагріває наконечник термопари, яка під'єднана до електромагнітного клапану і утворюється термоелектричний ефект - термо-ЕДС. Величини такої ЕДС достатньо для утримання клапана у відкритому положенні. В аварійних ситуаціях при раптовому відключенні газу або загасанні полум'я запального або основного пальника нагрів термопари припиняється, ЕДС знижується і клапан перекриває подачу газу. Також до такого клапана підключається датчик тяги, який включений в ланцюг термопари. При зміні умов у топковій камері спрацьовує реле датчика тяги, ланцюг термопари розривається і клапан також закриває подачу газу. Електромагнітний клапан газової автоматики є важливим елементом конструкції, який забезпечуює належну безпеку, надійність і стабільність роботи газового обладнання. Основними причинами несправності газового клапана можна назвати: - вихід з ладу плунжера або пружини; - порушення контакту з ланцюгом термопари; - обрив живлення на котушку; - природний знос деталей клапана Будучи в більшості випадків неремонтопридатною деталлю замінюється на новий.
