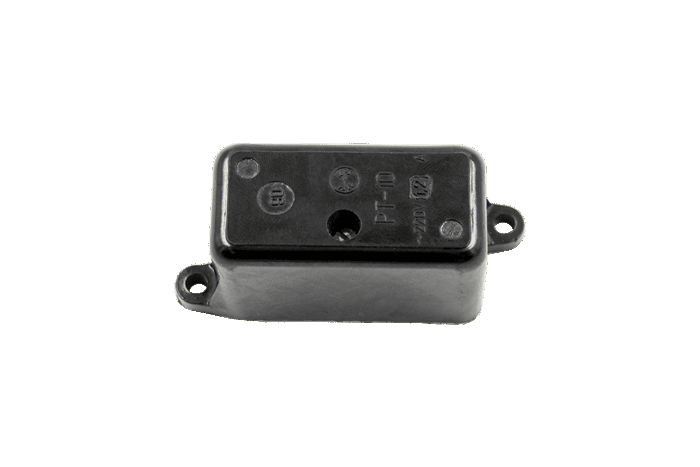

Теплове реле для пральної машини РТ-10, 1.2A

Теплове реле для пральної машини РТ-10 • напруга і сила струму - 220 В, 1,2 А • габарити загальні - 79х30х35 мм • кріплення - 2 отвори Ø 4,7 мм Теплове реле РТ-10 призначене для захисту однофазних електродвигунів побутових приладів, таких як пральні машини, від перевантажень. Цей пристрій широко використовувався в старих моделях пральних машин. Конструкція реле РТ-10 являє собою пластикову основу, в якій розміщені ключові компоненти: біметалевий термоелемент, рухомий нормально замкнутий контакт, перекидна пружина, нагрівальний елемент і гвинтові виводи для підключення зовнішніх провідників. Реле захищене пластмасовою кришкою. Принцип роботи такого реле заснований на нагріванні під час протікання струму перевантаження через нагрівальний елемент. Біметалевий термоелемент під впливом тепла згинається, і за допомогою перекидної пружини контакти розмикаються, розриваючи ланцюг і зупиняючи подачу електроенергії. Після охолодження термоелемент відновлює свою форму, перекидна пружина знову замикає контакти, і ланцюг відновлюється.
