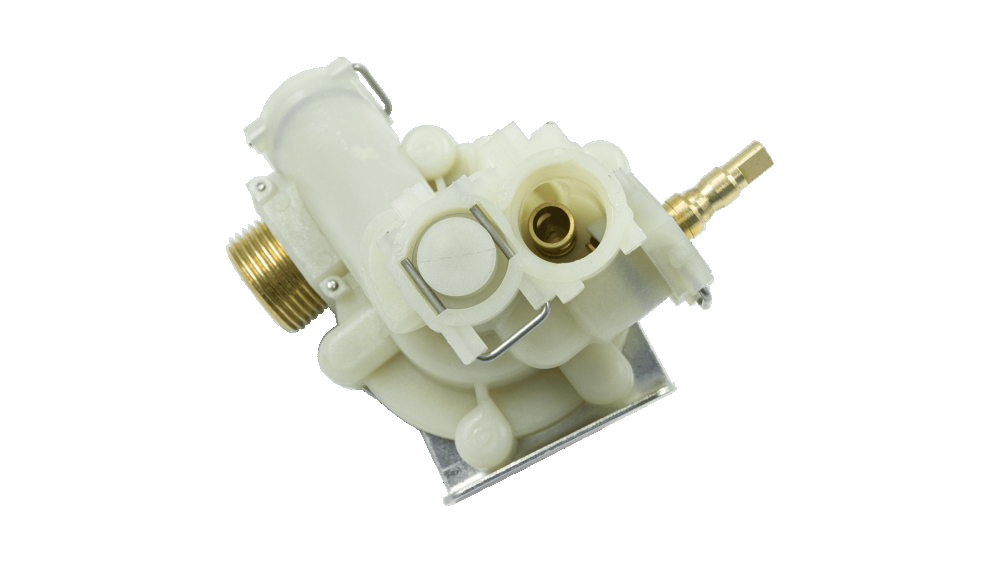

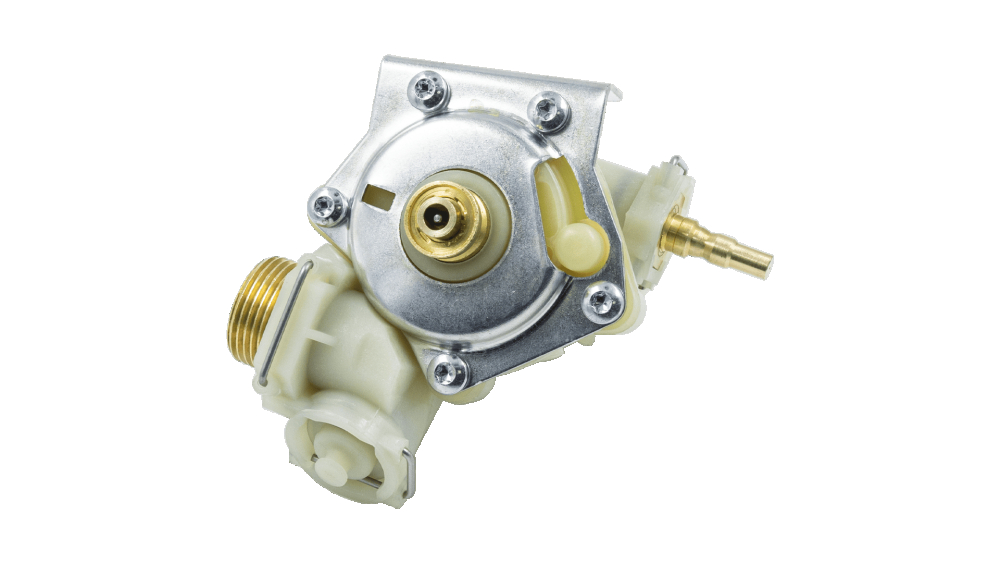

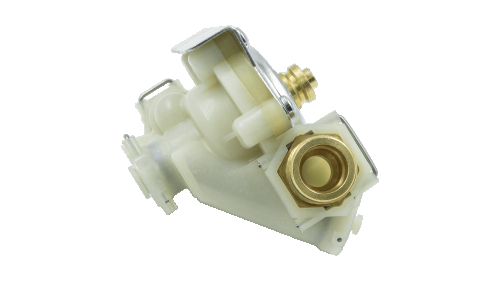

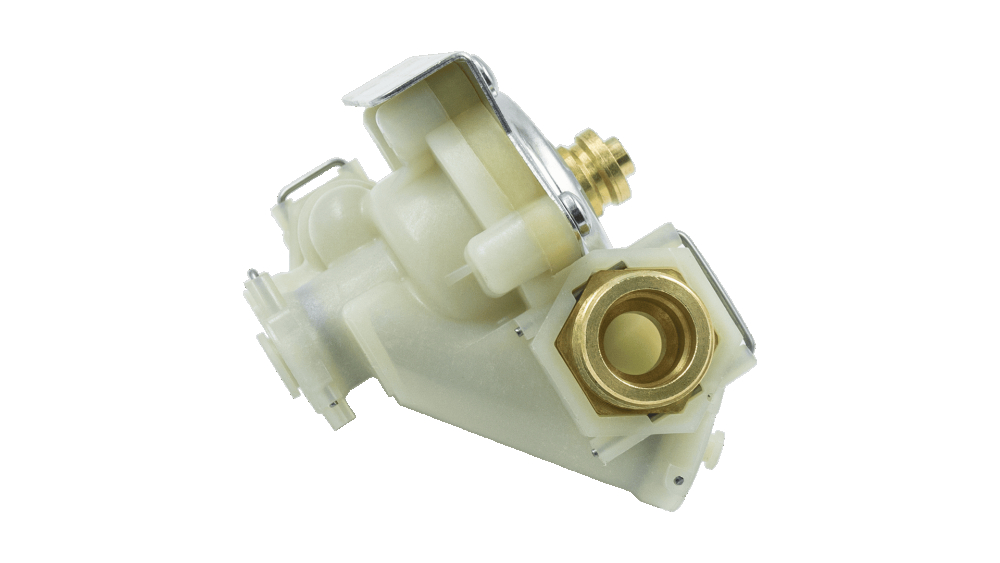

Водяний блок для газової колонки Bosch, Junkers, WR10-11, WR13, WR15, W10-11

Водяний блок для газової колонки Bosch, Junkers, WR10-11, WR13, WR15, W10-11 • приєднання до системи - штуцер з різьбою 3/4" • розміри валу регулятора витрати води - довжина 26 мм, Ø 6 мм (з урахуванням лиски 6х5 мм) • втулка водяного вузла - Ø 9-17 мм (зовнішній), Ø паза - 14,4 мм, отвір зі штоком Ø 5,7 мм • отвір виходу води - Ø 19,5 мм Водяний блок - це один з ключових виконавчих вузлів будь-якої газової колонки, що забезпечує її автоматичне ввімкнення, вимкнення та контроль потоку води. Він є комутатором, який перетворює зміну тиску води в команду для газового пальника. Робота водяного блоку заснована на чутливому механізмі, який реагує на різницю тиску: - кран закритий: вода у водяному блоці знаходиться під статичним тиском системи. Мембрана займає нейтральне положення, а газовий клапан, пов'язаний з нею, закритий; - кран відкритий: тиск води з одного боку мембрани падає, а з іншого залишається високим (або навпаки, залежно від конструкції); - рух мембрани: різниця тиску змушує еластичну мембрану прогинатися; - команда для газу: рух мембрани передається на шток (або мікроперемикач), який відкриває газовий клапан (газовий блок); - запалювання: газ подається на пальник, відбувається запалювання, і колонка починає нагрівати воду. - вимкнення: коли ви закриваєте кран, тиск вирівнюється, мембрана повертається у вихідне положення, шток відпускає газовий клапан, і пальник вимикається. Основні функції, які виконує водяний блок: - автоматичний запуск/зупинка подачі газу; - контроль потоку води.
