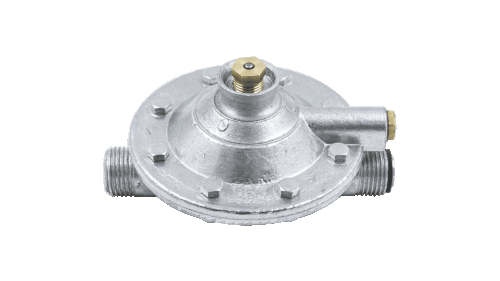

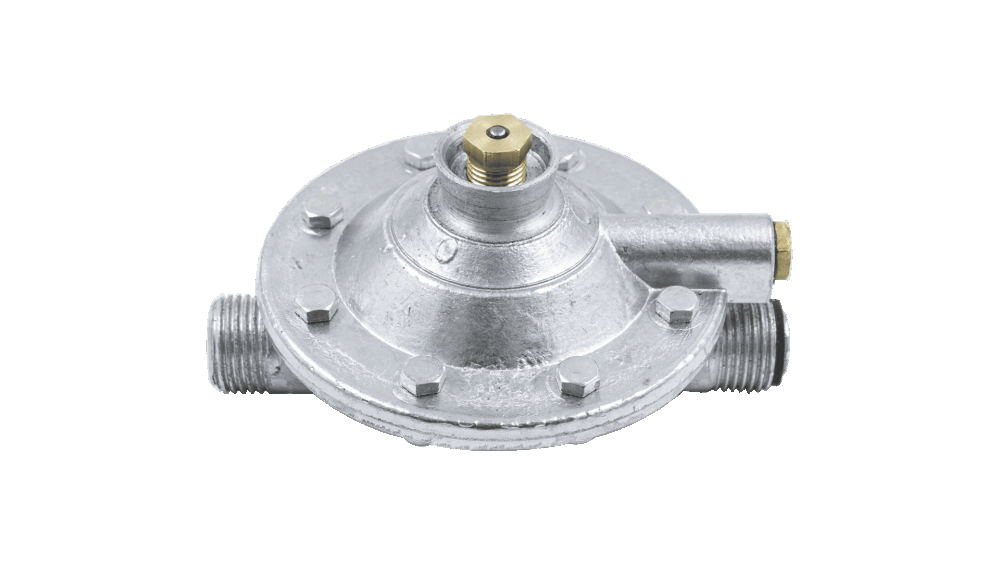

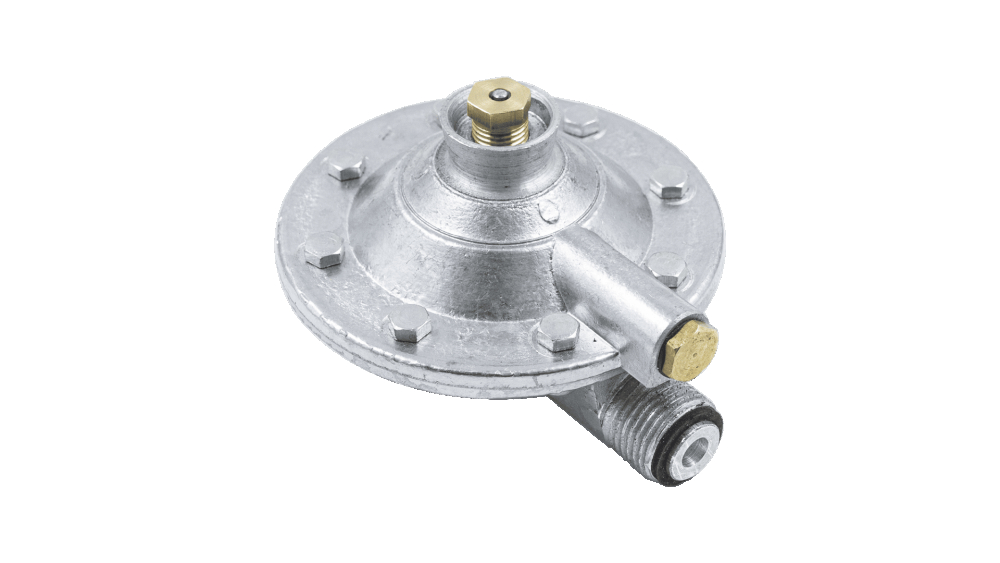

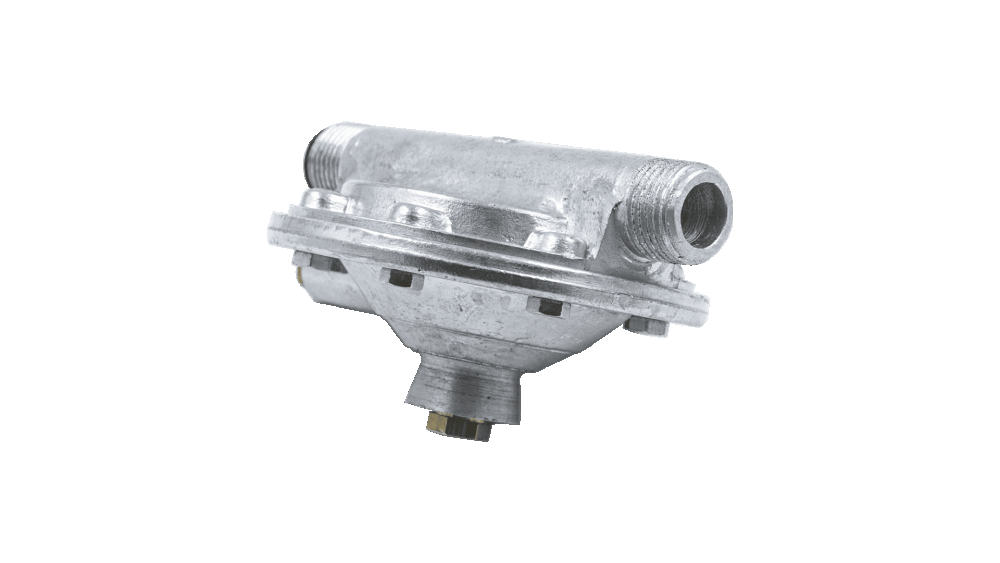

Водяний редуктор до газової колонки ВПГ

Водяний редуктор до газової колонки ВПГ • підключення до системи - штуцер з різьбою 1/2" • діаметр внутрішнього отвору вхідного штуцера - 13 мм • діаметри отворів трубки Вентурі - 3 мм і 6,4 мм • заглушка регулювального гвинта - під ключ 12 мм • гайка штока - під ключ 12 мм Водяний блок (редуктор) - пристрій у газовій колонці, який встановлюється безпосередньо перед теплообмінником, а його верхня частина (кришка) з'єднується з газовим клапаном за допомогою штока. З'єднання з трубопроводом і теплообмінником здійснюється за допомогою різьбового з'єднання і мідних труб (можливі й інші варіанти). Принцип роботи класичного водяного блоку заснований на різниці тисків у нижній і верхній частинах корпусу, між якими знаходиться мембрана. При подачі води в нижній камері створюється тиск, що перевищує тиск у верхній камері. Підвищення тиску забезпечує трубка (сопло) Вентурі, вбудована у вихідний штуцер. Мембрана піднімається вгору і тисне на тарілку штока, який натискає на газовий клапан - здійснюється подача газу на основну пальник. При закритті крана з гарячою водою тиск в обох камерах водяного вузла стає однаковим, мембрана і шток повертаються в початкове положення і подача газу перекривається. У конструкції блоку також задіяно кульку-уповільнювач. Вона частково перекриває переріз каналу між кришкою і основою, забезпечуючи плавне включення подачі газу на пальник. Регулюється за допомогою гвинта, схованого під заглушкою. Водяний редуктор - це дуже важливий елемент конструкції газової техніки. Він не тільки забезпечує автоматичне включення колонки при відкритті крану з гарячою водою, але й запобігає перегріву теплообмінника через недостатній напір води в системі. Головними причинами виходу з ладу можна назвати: - знос мембрани; - засмічення і закислення штока; - будь-яка теча в з'єднаннях; - порушення цілісності корпусу; Якщо вчасно не усунути перераховані вище причини, то можна і зовсім привести в непридатність водяний редуктор газової колонки, що позначиться на загальній роботі техніки.
