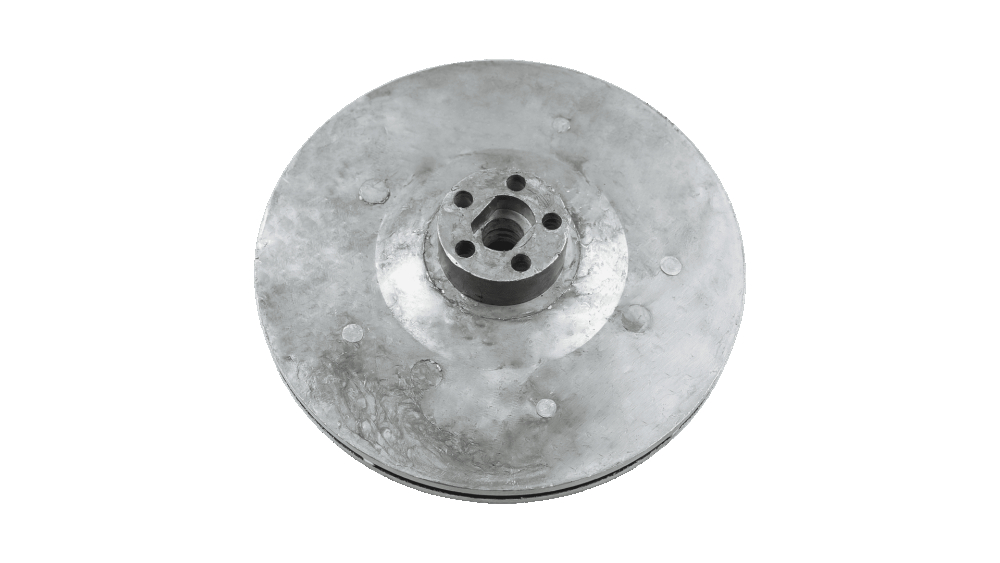

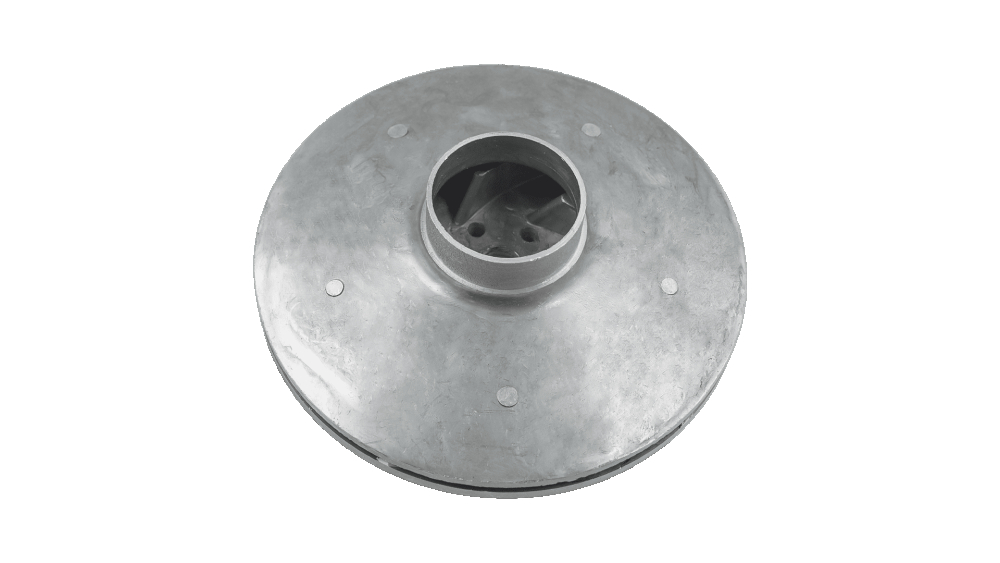

Крильчатка (робоче колесо) для насоса БЦН Ворскла, Полтава, d=130 мм, з отворами

Крильчатка (робоче колесо) для насоса БЦН Ворскла, Полтава, з отворами в основі • діаметр зовнішній (±1 мм) - 130 мм • висота загальна (±1 мм) - 52,5 мм • товщина робочого колеса (±0,3 мм) - конус 23-11 мм (середня 17 мм) • висота робочого зазору - 3,5 мм • посадка - 16,5х12,5 та 11 мм • діаметр основи (±1 мм) - 34 мм • висота основи - 13 мм • діаметр патрубка входу (внутрішній/зовнішній) - 37/40 мм • висота патрубка входу (±0,3 мм) - 12 мм Робоче колесо (крильчатка) - це головний робочий елемент в конструкції насоса. Завданням такого елемента є перетворення отриманої від двигуна обертальної енергії в енергію потоку робочого середовища. Таким чином разом з крильчаткою, що обертається, рідина (робоче середовище) в ній також отримує рух і на неї починає впливати відцентрова сила. Ця сила під дією фізичного закону відкидає рідину від центру крильчатки до її країв (до периферії). В результаті створюється розрідження, яке сприяє всмоктуванню рідини через відповідний патрубок насоса. Досягнувши периферії крильчатки, рідина відправляється в напірний патрубок. Крильчатка виготовлена з міцного та зносостійкого сплаву алюмінію та розрахована на досить тривалий період експлуатації. При виході з ладу не підлягає ремонту та замінюється на нову.
