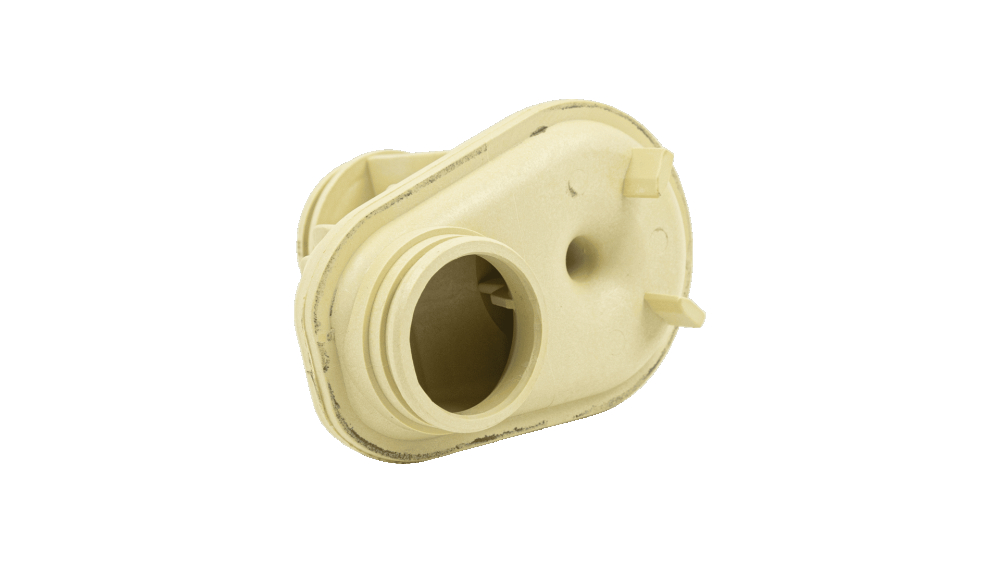

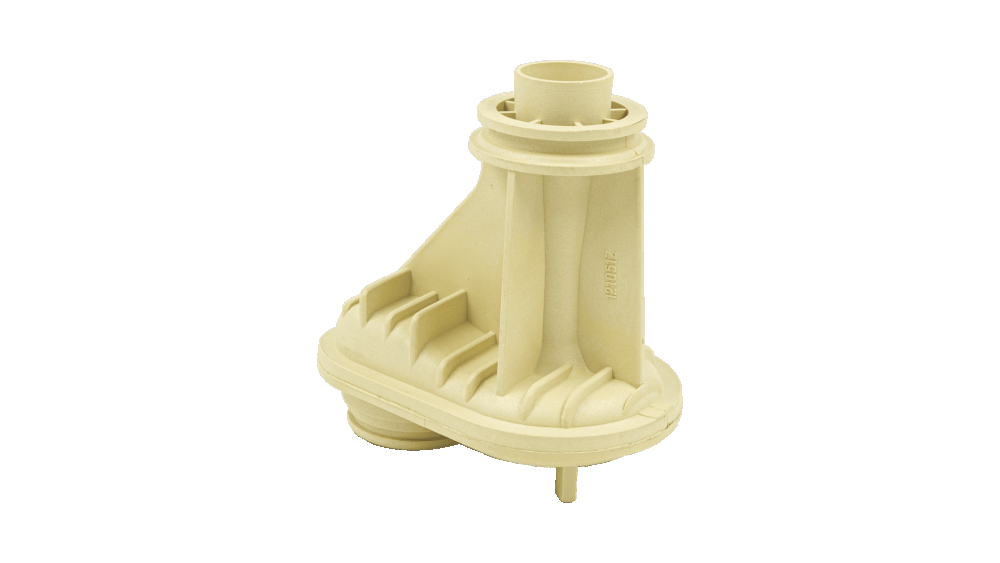

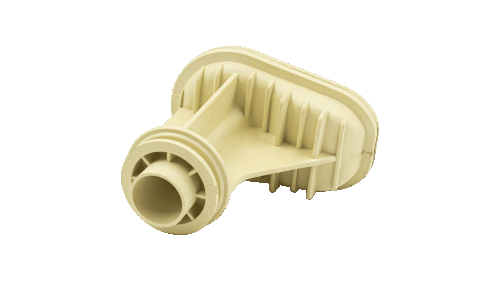

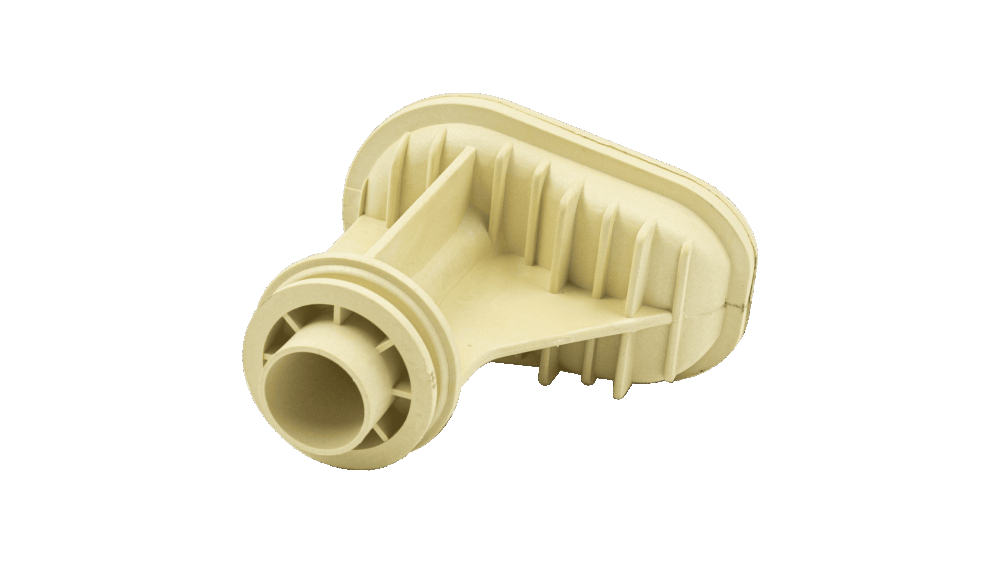

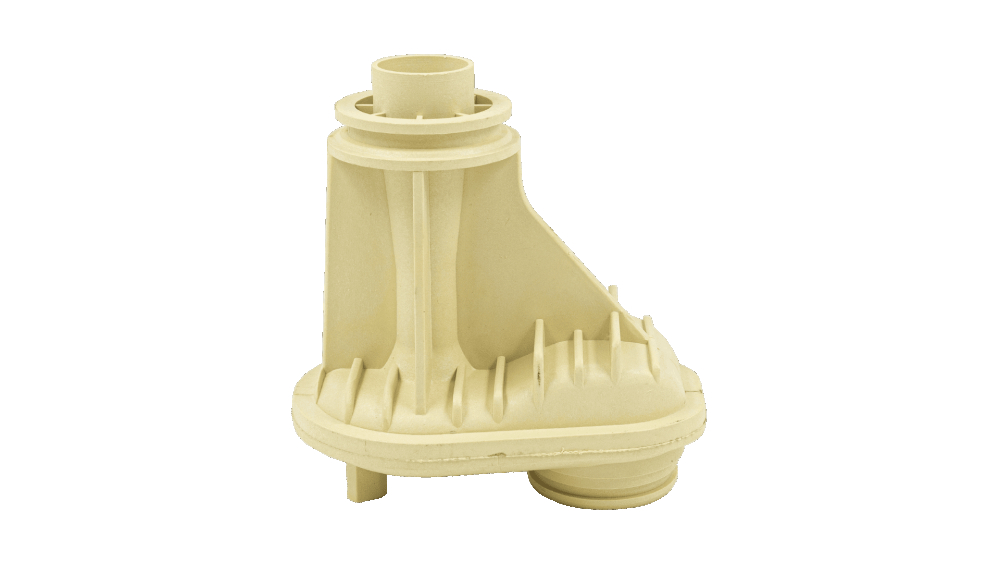

Трубка вентурі 03.113, Pedrollo JCRM 10-15M

Трубка вентурі Pedrollo JCRM 10M, 15M, 15H, Дельфин (121051Z) • діаметр розтруба всмоктування трубки - 34 мм (внутрішній), 41 мм (зовнішній) • діаметр форсунки (сопла) - 8,5 мм • діаметр розтруба виходу трубки - 24 мм (внутрішній), 27 мм (зовнішній) • довжина трубки Вентурі - 106 мм Ежектор поверхневого відцентрового насоса - це пристрій, який розміщений у гідравлічній частини насоса та необхідний для здійснення забору води з глибини понад 8 метрів. Принцип роботи такого пристрою заснований на передачі енергії від активного потоку до пасивного без використання проміжних механізмів. У відцентровому насосі вода, що всмоктується, надходить на робоче колесо і викидається у напірний трубопровід. У конструкції із застосуванням ежектора частина цієї води, отримавши кінетичну енергію, прямує по ежекторному каналу в форсунку (сопло) трубки Вентурі та виштовхується з неї під тиском. Прискорений потік змішується з робочим (транспортованим) та передає йому свою енергію, одночасно втягуючи з допомогою зниженого тиску на виході. Ежектор найчастіше є розбірним пристроєм і ділиться на дві частини - дифузор та трубку Вентурі.
